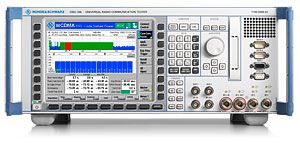

R&S®CMU300 通用無線通信測試儀是一種出色的測試解決方案，它將高速、高精度RF 參數測試與第1 層信令測試組合在一起。
==========================
尊龍凱時
本司現貨儲備，價格優惠，品質保證
咨詢熱線：138-2374-5282（vx同號）
網址：http://www.meigaolan.com/
地址：深圳市寶安三區龍井路1號東江豪苑32A1-B1
============================
突出特點
• 測試速度極高
• 測量非常準確
• 具有面向未來的模塊化設計
• 功能全面的頻譜分析儀和信號發生器
• 一層實時處理
基本單元
易于與被測設備(DUT) 的RF 接口相適應的RF 開關矩陣/前端：
? RF1：與高功率BTS 相連的輸入/輸出
? RF2：與中等功率/低功率BTS 相連的輸入/輸出
? RF3 OUT：高功率輸出
? RF4 IN：靈敏輸入
RF 分析儀100 KHz - 2.7 GHz：
? 選擇性功率計
? 具有可選分辨率帶寬(RBW) 和觸發與定時功能的頻譜分析儀(10 MHZ - 2.7GHz)
? 時域測量（零跨度模式）
RF 信號發生器100 KHz - 2.7 GHz：
? 生成連續波(CW)/單邊帶(SSB)/調幅(AM) 信號
附加功能：
? IEEE 接口
? RS-232-C 接口
? 2 個PCMCIA 插槽
? 后面板上的參考頻率輸入/輸出
? 基于高分辨率TFT 彩色顯示屏的新的成熟的操作方式
GSM/EDGE
測試模式
? 非信令模式
此模式尤其適用于無信令行為的RF 板/模塊進行測試。測量一開始就完全獨立于外部觸發信號或信令信息。只要有功率加在儀器的輸入端口，測試儀就開始對輸入的RF 信號進行采樣。在計算并顯示了相應RF 參數后，儀器就做好了進行下一次測量的準備。CMU300支持在相應調制方式與訓練序列（midamble）下，所有GSM/EDGE規范指定的發射參數的測量。另外，CMU300還能夠在10 MHz 至2.7 GHz的頻率范圍內生成具有相應訓練序列（midamble）和調制方式的GSM/EDGE信號。分析儀和發生器的功能之間沒有聯系，也就是說，上行鏈路的信號與下行鏈路的信號之間可具有任意的信道間隔。
? 信令模式
支持某種程度信令的測試模塊或基站會用到信令模式。在這種模式中，測試儀與BTS 同步運行，即它與TDMA 幀結構進行同步，這對于接收機誤碼率測量來說極為重要。可以針對每個時隙對所有接收機參數單獨進行測試。此功能對于測試同時支持GSM 和EDGE 的基站來說是必要的。對信道實時編碼/解碼的能力是進行同步測量的基礎？赏ㄟ^以下方式將儀器與基站進行同步：
? 如果基站收發機(BTS) 具有一個復幀時鐘輸出，則可將該信號用于觸發CMU300。還必須考慮一條附加的觸發線。對于BER 測試和EDGE TX 測試，需要使用26 復幀觸發。
? 如果只使用RF 接口，則可將測試儀與基站的C0 載波進行同步，就像是手機那樣。這樣就可將測試設置簡化。但是，在測量所使用的業務信道之前，必須激活一個CCH 載波（包括FCCH/SCH 信道和系統信息1 至4）。在成功進行同步之后，就會存在與TCH 的SACCH持續的再同步。
WCDMA
TX 參數測試概覽
功率測量：
? 功率計（寬帶或頻率選擇性）
? 碼域功率(CDP)
調制分析：
? 誤差矢量幅度(EVM)、幅度誤差、相位誤差
? 載波頻率誤差
? IQ 原點偏移
? IQ 不平衡
? 波形質量
? 峰值碼域誤差功率(PCDEP)
頻譜測量（帶內）：
? 鄰信道泄漏功率比(ACLR)
? 占用帶寬(OBW)
? 頻譜輻射模板(SEM)
UL 信號發生器
對于WCDMA Node B 的靈敏度測量，CMU300 支持規范(3GPP TS 25.141 FDD) 中所定義的所有參考測量信道(RMC)。通過自帶的RF 發生器，CMU300 提供了以下功能：
? 實時信號生成，包括用于連續接收機測量的高達PN（偽隨機噪聲）16 的測量序列，從而可方便地執行無線靈敏度搜索程序。
? 支持每秒2 Mb 的規定數據速率(RMC 2048 kbps)，可對已針對預期應用而實現的數據速率進行測試：今天即可進行未來應用所需的測試！
? AWGN 發生器功能和BER模擬
WCDMA信令模式的特殊功能
? 同步TX 參數測試
? BCH 實時分析
? 下行鏈路信道/擴展BER 測試功能的數據分析
? RACH 測試（包括AICH 分析）
? HS-SCCH 監測
? HS-DSCH 數據速率和吞吐量測量
? HS-DPCCH 上行鏈路模擬
? HSDPA 模擬和檢查應用
